Cara Membuat Dinding dengan Multiline AutoCad

autodeskcad-eworkshop.com
Baiklah dipertemuan kali ini kita akan membahas mengenai Membuat Garis Dinding secara cepat menggunakan fasilitas Multiline Style dengan langkah-langkah yang sangat simple. Multiline Style berfungsi untuk membuat garis dinding pada gambar denah arsitektur pada Autocad. Dalam penggambaran detail maka garis dinding terdiri dari pasangan bata dan pasangan plesteran dinding, sehingga jika digambar akan terdiri dari 4 garis.

Sebenarnya membuat garis dinding menggunakan fasiltas offset sudah dapat dilakukan, tetapi agar lebih cepat dan efisien dapat menggunakan failtas multiline style, dengan satu klik garis maka akan langsung terbentuk 4 garis.

Berikut langkah-langkahnya :

Sebagai contoh untuk dinding dengan pasangan setengah bata maka tebal dinding sekitar 12 cm, jika ditambah plesteran kiri dan kanan maka tebal dinding termasuk plesteran adalah sekitar 15 cm.

Cara Membuat Dinding dengan Multiline AutoCad
Dialog box multiline style



Langkah membuat multiline style dinding :

Klik Format, Mutiline Style, maka akan muncul dialog box (lihat gambar diatas). Pada kondisi awal sudah setingan multiline standart yang terdiri dari 2 garis saja, untuk membuat baru klik new, misal kita beri nama dinding lalu tekan continue, maka akan muncul diaog box (lihat gambar dibawah).

Kemudian pada tab elements klik add 2 kali sehingga terbentuk 4 layer garis.
Kita ubah offset masing-masing layer, sesuai dengan multiline yang akan kita buat (catatan : satuan dalam meter). Berturut-turut dari layer paling atas kita ubah nilai offset : 0.075 tekan enter, ketik 0.06 tekan enter, ketik – 0.06 tekan enter, ketik – 0.075 tekan enter. Lalu tekan OK, jangan lupa pada pada multiline styles klik style dinding lalu klik set current lalu tekan OK.

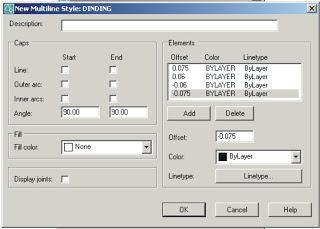

Cara Membuat Dinding dengan Multiline AutoCad
Dialod box setting multiline style
Untuk memanggil multiline yang telah dibuat tadi klik draw, multiline maka pada command lines akan muncul kalimat berikut :

Current settings: Justification = Top, Scale = 20.00, Style = STANDARD
Specify start point or [Justification/Scale/STyle] :

Ubah Justification dari Top menjadi Zero dengan cara sebagai berikut :

Specify start point or [Justification/Scale/STyle] :j
Enter justification type [Top/Zero/Bottom] : z

Specify start point or [Justification/Scale/STyle]: s
Enter mline scale <20 data-blogger-escaped-.00="">: 1
Lalu tekan enter

Panggil lagi melalui draw, multiline, maka kita tinggal klik seperti membuat garis tunggal. Kalau terlihat kecil seperti garis tunggal tinggal di zoom saja. Jika di dimensi maka lebar multiline ini adalah 0.15 m.


Sumber Materi : http://karjongoceh.blogspot.com/2012/04/tutorial-autocad-membuat-garis-dinding.html
